絕緣膠墊耐壓等級如何檢測，絕緣膠墊耐壓檢測標準

發布時間：2018-07-12 作者：金能電力 來源：金能電力 點擊:

購買過絕緣膠墊的都知道，絕緣膠墊要進行耐壓等級的檢測，符合標準后才能投入市場使用。一般使用單位都會要求絕緣膠墊要有檢測報告，就是這個原因。那么絕緣膠墊檢測的標準是什么，絕緣膠墊檢測報告都會檢測哪些項？檢測報告僅僅是一塊樣品的檢測，如何保證每次出廠的絕緣膠墊耐壓都符合國標標準呢？下面金能電力為您介紹：

絕緣膠墊國標檢測標準

絕緣膠墊國家標準： HG2949-1999《電絕緣橡膠板》。

要求：

電壓等級 /工頻耐壓/ 持續時間

高壓 /15 kV/ 1min

低壓 /3.5 kV/ 1min

說明：使用于帶電設備區域，測試試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過

測試常規配置：

（1）5KV絕緣膠墊厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑

（2）10KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（3）15KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（4）20KV絕緣膠墊厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑

（5）25KV絕緣膠墊厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑

（6）30KV-35KV 絕緣膠墊厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 顏色：紅，綠，黑。

絕緣膠墊的檢測都包含哪些項？

絕緣膠墊檢測一般都是找第三方機構進行檢測，第三方機構也分為多種，一般只有正規的檢測機構，頒布的檢測報告才有權威性。一般絕緣膠墊檢測報告檢測的項包含：1、絕緣膠墊的外觀和尺寸；2、絕緣膠墊的硬度；3、絕緣膠墊的拉伸長度及扯斷伸長率；4、絕緣膠墊定伸（150%）永久性變形；5、絕緣膠墊熱空氣老化（70度*72H）拉伸強度降低率；6、絕緣膠墊的吸水性；7、絕緣膠墊電絕緣性能實驗，包含耐電壓實驗和擊穿電壓實驗。

一般在檢測過程中使用到的儀器有：工頻實驗變壓器成套裝置；高壓實驗控制臺；交直流數字千伏表；高低溫交變濕熱試驗箱；電力安全工器具力學性能試驗機；沖片機；啞鈴狀1型裁刀；橡塑實驗切片機；測厚儀；橡膠硬度計；老化試驗箱；電子天平等；

從以上的檢測項和檢測設備看出，檢測過程是很嚴謹?shù)模^緣膠墊如果有正規檢測報告，那么一般來說是沒有什么問題了。當然這里指的是正規具有權威性的檢測機構，這樣的機構規范性更強，避免了弄虛作假的情況出現。

絕緣膠墊如何保證出廠耐壓符合標準呢？

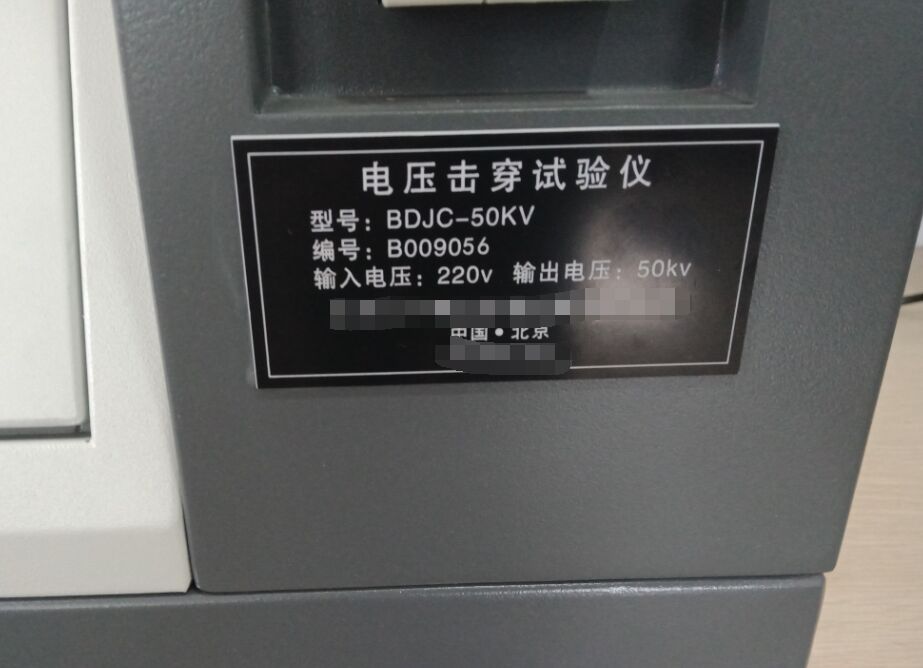

如果具備了檢測報告，那么證明絕緣膠墊廠家有生產符合國標標準的能力，在絕緣膠墊生產中，不可能每次每個環節都毫無問題。一次疏忽，一次誤差都可能導致絕緣膠墊產品耐壓不達標。為此金能電力備有專門的檢測設備，每次絕緣膠墊出廠都要進行耐壓檢測，以確保產品符合國標標準。
